Jenis - Jenis Kabel

Beberapa Jenis - Jenis Kabel :


1. Kabel NYA
        Kabel NYA berinti tunggal, berlapis bahan isolasi PVC, untuk instalasi luar/kabel udara. Kode warna isolasi ada warna merah, kuning, biru dan hitam. Kabel tipe ini umum dipergunakan di perumahan karena harganya yang relatif murah. Lapisan isolasinya hanya 1 lapis sehingga mudah cacat, tidak tahan air (NYA adalah tipe kabel udara) dan mudah digigit tikus.


2. Kabel NYM

            Kabel NYM memiliki lapisan isolasi PVC (biasanya warna putih atau abu-abu), ada yang berinti 2, 3 atau 4. Kabel NYM memiliki lapisan isolasi dua lapis, sehingga tingkat keamanannya lebih baik dari kabel NYA (harganya lebih mahal dari NYA). Kabel ini dapat dipergunakan dilingkungan yang kering dan basah, namun tidak boleh ditanam.



3.Kabel NYAF
                Kabel NYAF merupakan jenis kabel fleksibel dengan penghantar tembaga serabut berisolasi PVC. Digunakan untuk instalasi panel-panel yang memerlukan fleksibelitas yang tinggi.



4. Kabel NYY
                  Kabel NYY memiliki lapisan isolasi PVC (biasanya warna hitam), ada yang berinti 2, 3 atau 4. Kabel NYY dipergunakan untuk instalasi tertanam (kabel tanah), dan memiliki lapisan isolasi yang lebih kuat dari kabel NYM (harganya lebih mahal dari NYM). Kabel NYY memiliki isolasi yang terbuat dari bahan yang tidak disukai tikus.

5. Kabel NYFGBY
                       Kabel NYFGbY ini digunakan untuk
instalasi bawah tanah, di dalam ruangan di dalam saluran-saluran dan pada tempat-tempat yang terbuka dimana perlindungan terhadap gangguan mekanis dibutuhkan, atau untuk tekanan rentangan yang tinggi selama dipasang dan dioperasikan.

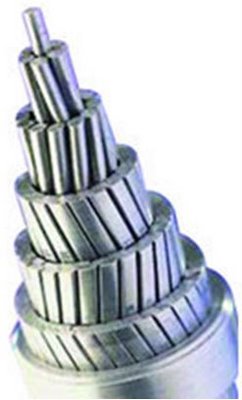

6. Kabel ACSR
                    Kabel ACSR merupakan kawat penghantar yang terdiri dari aluminium berinti kawat baja.Kabel ini digunakan untuk saluran-saluran transmisi tegangan tinggi, dimana jarak antara menara/tiang berjauhan, mencapai ratusan meter, maka dibutuhkan kuat tarik yang lebih tinggi, untuk itu digunakan kawat penghantar ACSR.





7. Kabel AAAC
                    Kabel ini terbuat dari aluminium-magnesium-silicon campuran logam, keterhantaran elektris tinggi yang berisi magnesium silicide, untuk memberi sifat yang lebih baik. Kabel ini biasanya dibuat dari paduan aluminium 6201. AAAC mempunyai suatu anti karat dan kekuatan yang baik, sehingga daya hantarnya lebih baik.





8. Kabel ACAR
                  Kabel ACAR yaitu kawat penghantar aluminium yang diperkuat dengan logam campuran, sehingga kabel ini lebih kuat daripada kabel ACSR.



9. Kabel BC

Kabel ini dipilin/stranded, disatukan.
Ukuran / tegangan mak = 6 – 500 mm2 / 500 V
Pemakaian = saluran diatas tanah dan penghantar pentanahan
